Homlokzat
A homlokzat az épület arca, megjelenésének egyik meghatározó kulcseleme.Az épület elsődleges védőrétege, amelyet úgy
terveztek, hogy ellenálljon a légköri viszonyoknak. Ezért elengedhetetlen a minőségi anyagok és szakképzett
mesteremberek kiválasztása. Mindent alaposan át kell gondolni, mert a homlokzat adja az első benyomást és
egyedi karaktert kölcsönöz. A jó házhomlokzat legyen időjárásálló, robusztus, esztétikus, megfelelő hő- és
hangszigetelést biztosítson.
A homlokzat készítésnek két módja van:
átszellőztetett és a vakolt.
Az átszellőztetett homlokzaton vannak függőleges légrések a szigetelőanyag és a burkolat között, ami segít a
nedvesség eltávolításában. A szellőztetett homlokzatok ugyan drágábbak, de hosszú távon megtérülnek, hiszen hosszabb
az élettartamuk. A másik lehetőség a vakolt homlokzat. Az ilyen típusú homlokzaton nincs szellőzőrés. A ház falára
szigetelőanyagot rögzítenek, a felületet glettelik, majd a következő szakaszban vakolják,színezik, vagy klinker,
kerámia lappal burkolják.
Átszellőztetett Homlokzat
1. 1 Szellőztetett homlokzat nem töltheti be az épület teherhordó funkcióját.
1. 2 A szellőztetett homlokzatok kialakításának célja nem a síkbeli eltérések korrigálása, azaz nem olyan építési hibák kijavítása, ahol a függőleges és vízszintes vonalaktól való eltérés 100 mm-nél nagyobb.
1. 3 A szellőző homlokzat szerkezete a homlokzat különálló és önálló részeként van rögzítve; ehhez a tervezőnek szerkezeti számításokat kell végeznie. A szellőző homlokzat szerkezete készülhet fából, horganyzott fémből, illetve alumínium profilokból.
1. 4 A szigetelt szerkezeti burkolatok kialakítása során meg kell akadályozni a nedvesség felhalmozódását:
1. 4. 1 A pára lecsapódásának megakadályozása érdekében a belső burkolat és a szigetelőanyag közötti szellőző légrésnek ≥30 mm-nek, de legfeljebb 100 mm-nek kell lennie.
1. 4. 2 A homlokzat felső és alsó részén, valamint az ablakok és ajtók sarkaiban szellőző nyílásokat kell beépíteni a kinti levegő bejutásához.
1. 4. 3 A szellőző nyílások mérete a tervdokumentációban van megadva, de nem lehet kisebb 50 cm2-nél a függőleges légrés lineáris (vízszintes) méterenként.

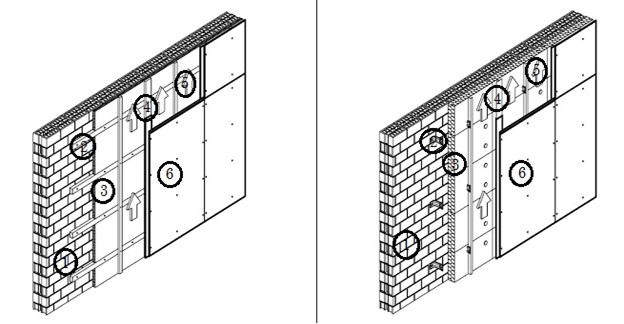

1. 5 A kétszines (a) és egyszintes (b) szerkezet közötti szellőző légrés alapvázlata a 7. ábrán látható.
- Teherhordó szerkezet, Shellbau panel;
- Vízszintes profil, a szerkezet vízszintes részéhez rögzítve (I-gerendák);
- Hőszigetelő anyag, a profil közé rögzítve;
- Függőleges szerkezet – Ω (omega);
- Szellőztetett szabad tér.
- Homlokzati dekoráció.
- Teherhordó szerkezet, Shellbau panel;
- Távtartó konzolok;
- Hőszigetelő anyag, a profil közé rögzítve;
- Függőleges profil – I-gerendák és L-gerendák a panelek vízszintes része (2T gerenda).
- Szellőztetett szabad tér.
- Homlokzati dekoráció.
7. ábra. Szellőztetett légrés kétszintű (a) és egyszintű (b) szerkezetnél.
8. ábra. Speciális szellőzőprofil *
1 – Szellőző profil rágcsálók ellen
1. 6 A szellőzőnyílások átmérője nem haladhatja meg a 10 mm-t, vagy speciális kialakítású szellőző nyílásokkal elemeket kell használni (7. ábra).
1. 7 A szellőzőcsatornák és nyílások konkrét méreteit a tervező határozza meg, figyelembe véve az épület rendeltetését és magasságát.
1. 8 A panelek/deszkák szerkezethez történő rögzítésekor elengedhetetlen a homlokzati szerkezet általános szilárdságának és stabilitásának biztosítása, hogy ellenálljon a szélnek, a saját súlyának, a dinamikus terheléseknek, a hajlítási és vágási terhelésnek, valamint a hőmérséklet-ingadozásoknak.
1. 9 Szellőztetett homlokzat beépítésénél különös figyelmet kell fordítani a felhasznált anyagok kompatibilitására (pl. az alumínium elemek nem érintkezhetnek horganyzott elemekkel az elektrokémiai korróziós zónák elkerülése érdekében).
2. A szellőző homlokzati rendszert a tervezési követelményeknek megfelelően kell beépíteni, és meg kell felelnie az építési előírásoknak
A szellőztetett homlokzatok felületeinek elsődleges típusai a következők lehetnek:
- „Shellbau“ Panel
- Vízszigetelés
- Légrés 45mm
- Homlokzati burkolati panelek
1. 1 Szálcement panelek. A szálcement termékek portland cement, szilícium-dioxid, víz és kötőanyagok felhasználásával készülnek. Ezek a panelek teljes felületükben színezhetőek (homogén) vagy festett felületűek.
1. 2 Alumínium kompozit panel. Az alumínium kompozit panelek nem tartalmaznak mérgező anyagokat és nem éghető (homlokzatoknál legalább B s1 d0 tűzállóságú) belső polietilén rétegből állnak, és mindkét oldalon rendkívül tartós alumíniumötvözet lemezekkel vannak bevonva (mindkét oldalon 0,5 mm). . Ezután a felületet folyamatos kompozit technológiával előállított PVDF bevonattal vonják be.
1. 3 Magas nyomású laminátum (HPL). A HPL panelek magrétege papír (cellulóz), amelyet gyantával impregnálnak és magas hőmérsékleten össze préselnek. A külső réteg különböző mintázatú és színű, akrilgyantával bevont papírból készül. A HPL panelek felületkezelésének módszere alapvető fontosságú, függetlenül attól, hogy az akril külön réteg, vagy préselt. Ez befolyásolja a panelek szilárdságát, ütésekkel, karcolásokkal, vízzel és UV-sugárzással szembeni ellenálló képességét.
2. 1 Szálcement burkolólapok. A szálcement termékek portland cement, szilícium-dioxid, víz és kötőanyagok felhasználásával készülnek. Ezek az elérhető legtartósabb burkolólapok.
2. 2 Fa burkolólap. A homlokzati fa burkolólapok a következő kategóriákba sorolhatók:
2. 2. 1 Festett fa burkolólapok. A legköltséghatékonyabb választás, de rendszeres karbantartást igényel.
2. 2. 2 Hőkezelt fa. A hőkezelt burkolólapok nem vetemednek, nem repednek, és nincsenek csomók, ellentétben a fenyővel vagy a lucfenyővel. Kevesebb karbantartást igényelnek a természetes fa burkolatokhoz képest. A fa hőkezelése során a faanyagot +185 és +215°C közötti hőmérsékletre hevítik, ami megváltoztatja a fa tulajdonságait. A kezelés abból áll, hogy a fát olyan hőmérsékletre melegítik fel, ahol a víz elpárolog a fából, ezzel egyfajta védő funkciót hozva létre a fa számára.
2. 2. 3 Égetett fa burkolat. A fát magas hőmérsékleten megégetik automata gépekkel.
- Később a fát lehűtik, speciális kefével átdörzsölik, így rusztikus megjelenést kölcsönöznek neki. A fát ezután leöblítjük és eltávolítjuk a keletkezett port. Az utolsó lépés az olajozás. Ez a lépés kulcsfontosságú, mivel az olaj hosszú időre biztosítja a fa védelmét és színét. Az égetett fa minimális karbantartást igényel.
3.1 Pala tetőcserepek. A pala olyan természetes kőzet, amely alacsony vízfelvételéről és a káros légköri viszonyokkal szembeni ellenállásáról ismert. A pala ezen természetes tulajdonságai biztosítják a hosszú élettartamot akár homlokzati burkolatként vagy tetőburkolatként használjuk.
3.2 Beton tetőcserepek. A beton, amely cement és homok keveréke a legfőbb anyag, amelyet e burkolólapok gyártásához használnak. A kerámiával ellentétben azonban ez a tetőfedés nem égetik ki magas hőmérsékleten, hanem préselik.
A szellőző homlokzatburkolat típusának kiválasztása esztétikai és funkcionális jellemzők alapján történik. A fő panel- és burkolattípusok között nincsenek jelentős funkcionális különbségek, de a tűzállóság és a hosszú élettartam tekintetében vannak eltérések. Fontos, hogy megbízható gyártót válasszunk, mert az azonos típusú termékek a gyártás technológiától, a felhasznált anyagoktól és a gyártási folyamatok betartásától függően jelentős minőségbeli eltéréseket mutathatnak. A gyártónak vagy termék értékesítőjének tanúsítványokat és vizsgálati adatokat kell szolgáltatnia a burkolatokról, amelyek lehetővé teszik a termékek minőségbeli eltéréseinek azonosítását. Vegye figyelembe az időjárási viszonyokkal szembeni ellenállást, mivel ez befolyásolja a panelek fakulásának sebességét vagy a burkolat színét. Vegye figyelembe az UV-állóságot, a fagyás-olvadási ciklusok számát, amelynek a panel vagy a burkolat még képes ellenállni, a vízfelvételt, a szennyező anyagokkal, sókkal szembeni ellenállást, a tágulási együtthatót, az ütésállóságot, a karcállóságot és a tűzállóságot. Nagyon fontos, hogy a panel vagy a burkolat megfeleljen a helyi éghajlati viszonyoknak, és figyelembe kell venni az egyszerű karbantartást is. A panelek vagy burkolatok méretei nagyon eltérőek lehetnek.

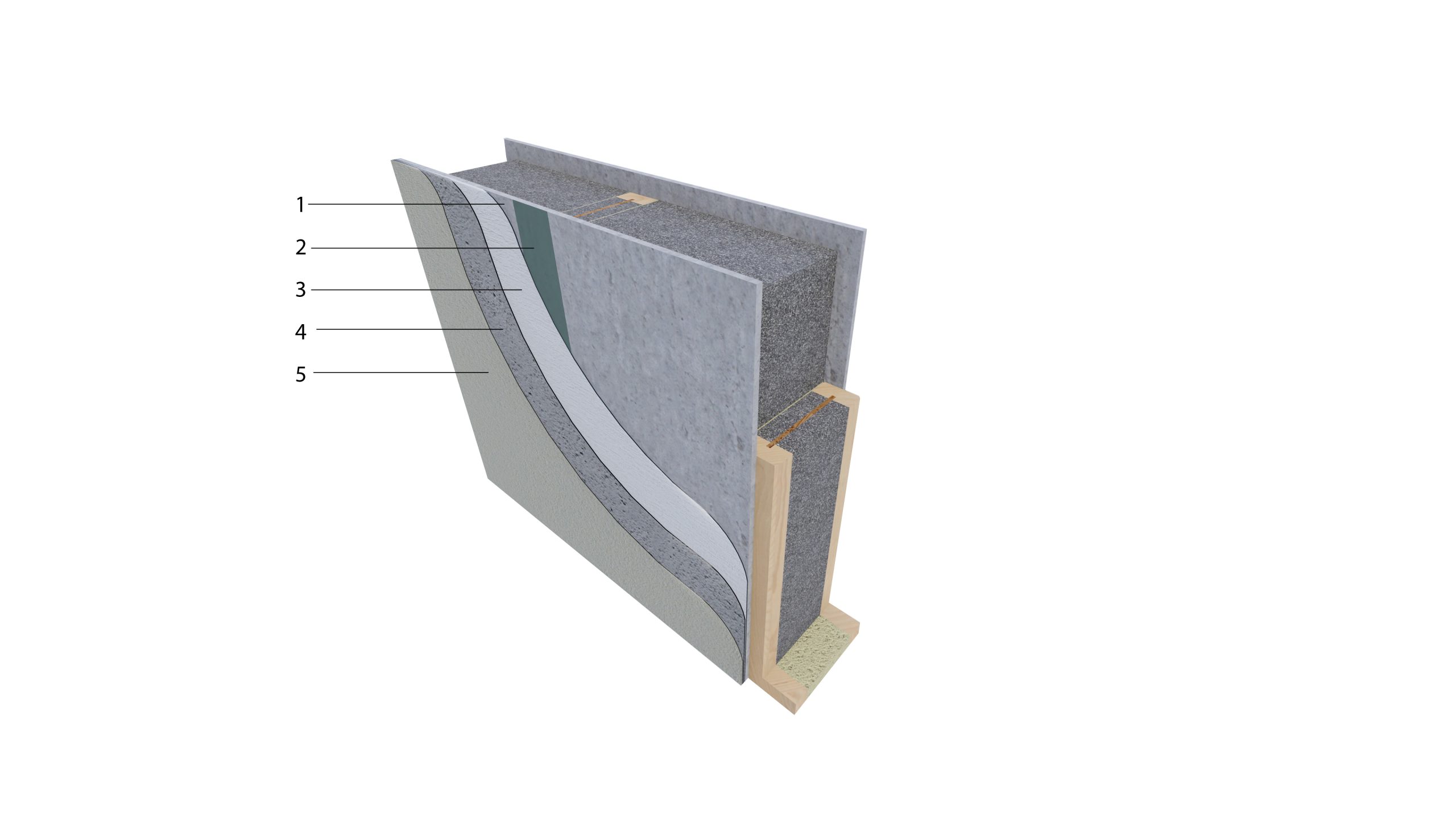

VAKOLT HOMLOKZAT
5. ábra Vakolt homlokzat.
- SHELLBAU panel
- Erősítő háló
- Alap vakolat
- Nemesvakolat
A dekorvakolat védi a külső falakat az időjárás viszontagságaitól és javítja a homlokzat megjelenését. A dekorvakolat tulajdonságait a gyártás során felhasznált kötőanyag határozza meg. A vakolattal végzett burkolat az egyik legköltséghatékonyabb megoldás.
A szerkezeti vakolat és panelek beépítése magában foglalja a SHELLBAU panelek lealapozását.
A burkolás előtt szükséges a felület alapozása. Az alapozás megköti a port és javítja a habarcs tapadását a felülethez.
A repedések elkerülése érdekében először a homlokzat mind a négy sarkára átlósan 30×20 cm-es merevítő hálót kell felhordani. A folyamat a következő: vigye fel a vakolatot teljes szélességben az alapozott szigetelő panelekre, és ágyazza be az erősítőhálót úgy, hogy az egyik hálócsíkot átfedje a másikkal körülbelül 10 cm-rel. Ezután, amíg a réteg még nedves, vakoljuk be gittel, hogy az erősítőháló teljesen be legyen fedve. Az erősítőréteg többszöri vakolása nem javasolt. Ha a szövethálót le kell vágni, például az állványok horgonyai körül, ezt a területet később foltozni kell egy darab szövethálóval, hogy biztosítsa a teljes megerősítést.
A befejező vakolat jó tapadása érdekében a megszáradt erősítőréteg alapozása javasolt. Ha a nemesvakolatot festeni kell, használjon alapozót! A színezéshez használhat homlokzatfestéket vagy nemesvakolatot. Nemesvakolat használatakor rozsdamentes simítóval folyamatosan hordja fel (felülről lefelé, az új felhordást az előzőleg felvitt nedves felületbe nyomva), majd hozza szintbe a régi és az új réteget és alakítsa ki a vakolat felületét,mintáját műanyag vagy más alkalmas simítóval. A vakolat felhordásakor kerülje a nagy rétegvastagság különbségeket annak érdekében, hogy elkerülje a vakolat száradása és zsugorodása során keletkező repedéseket. A látható vastagság/mintázat eltérés elkerülése érdekében az állvány minden részén elegendő számú dolgozónak kell lennie. A réteget egyenletesen kell felhordani, amíg a felület még nedves. Kerülje a közvetlen napfényben, erős szélben vagy esőben való munkát. Díszítéshez speciális homlokzati burkolatokat is használhatunk, megfelelő ragasztóval felhordva az alap vakolatra. A dekorvakolat mechanikusan is felhordható. Ez vakolatszóró gép használatát jelenti, amely nagyban megkönnyíti és felgyorsítja a munkát. A vakolat gépi felhordása texturált vakolat felületet eredményez, nagy homlokzati felületet fed le, nem hagy hézagokat, és egységes mintát biztosít.

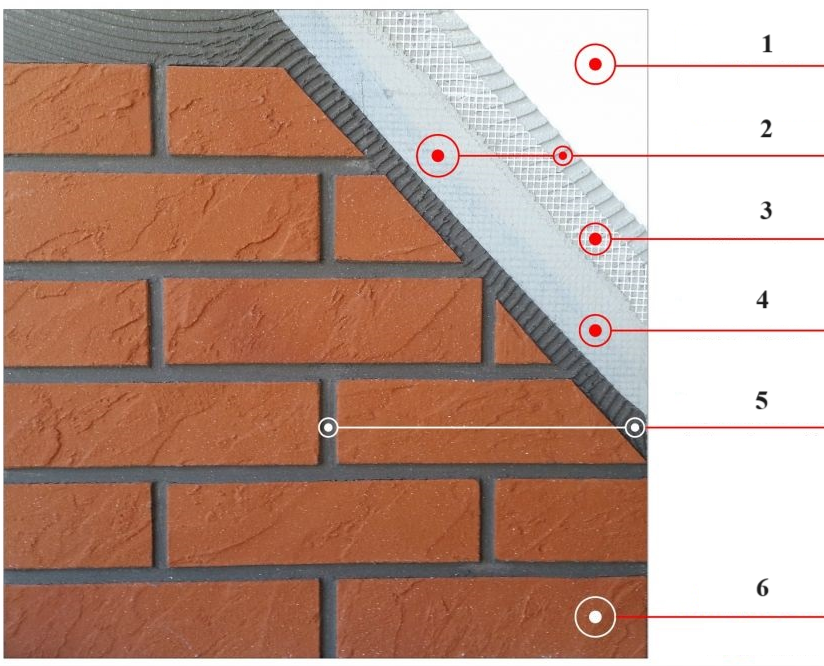

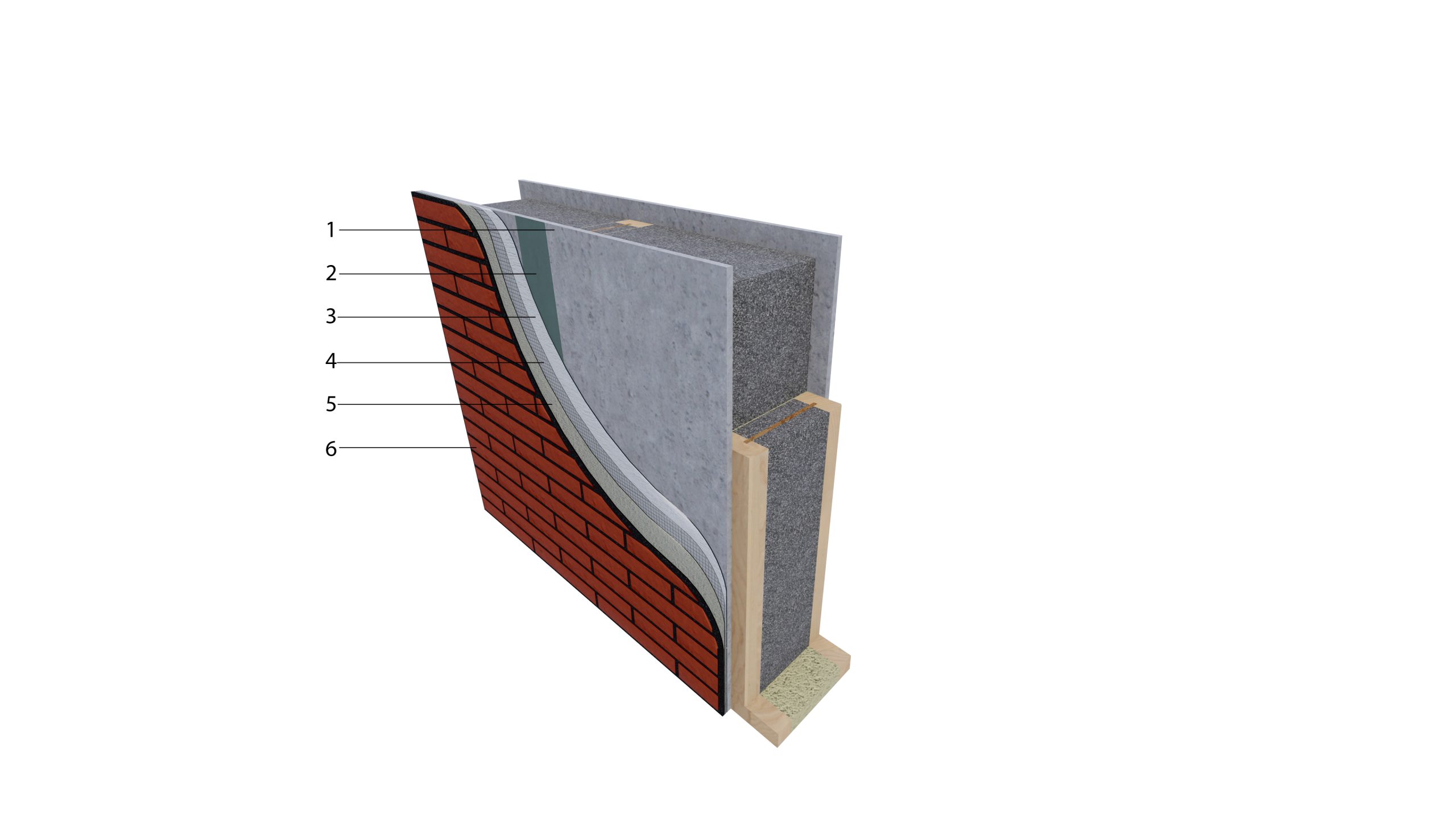

Burkolás
- SHELLBAU panel
- Erősítő vegyület
- Erősítő háló
4. Alapozó
5. Csempegarasztó
6. Csempe
Első lépésben fogazott simítóval ragasztót kell felvinni a falfelületre (hasonlóan a hagyományos kerámia burkolólapok szerelési folyamatához). A falra történő ragasztó felhordásakor nem ajánlott egyszerre 1 m²-nél nagyobb területet lefedni, mivel a felvitt ragasztó 10-30 percen belül száradni kezd. Néha ajánlatos a csempéket vízzel megnedvesíteni a ragasztó felhordása előtt (a gyártó ajánlásaitól függően).
A simítón lévő bevágások mérete a csempék méretétől és szélességétől függ. A nagyobb csempékhez nagyobb bevágások szükségesek a simítón. Kisebb burkolólapokhoz 6-8 mm magas, nagyobbhoz 10-12 mm-es bevágások is elegendőek. A csempék standard méretei jellemzően 24-25 cm hosszúak és 5-7 cm szélesek, vastagsága pedig körülbelül 10 mm. Léteznek speciális „hosszított” klinkerlapok is, amelyek hossza 29-36 cm-ig terjed. A csempék burkolása a második sorral alulról kezdődik. Az első sor vagy a padlóhoz legközelebb eső szegélyléc kezdetben üresen marad. A munka végén csempével borítják, hogy elrejtse a padló egyenetlenségeit, a klinkercsempék pedig méretre vághatók, hogy elrejtsék az esetleges hibákat. A csempék alatti ragasztó rétegben nem maradhat légbuborék.
Ellenőrizze a falfelületre felvitt ragasztómassza egyenletességét. A burkolólapok közötti (fuga)hézagok szükségesek, és általában 4 mm és 10 mm közötti szélességűek. A fuga szélessége a környezeti feltételektől és a habarcs keménységétől függ. A klinkerlapok közötti egyenletes hézagok megőrzése érdekében helyezzen be távtartókat közéjük. Ha a csempét nem megfelelően szerelték fel, a beszerelés után 10-15 percen belül még meg lehet igazítani. A csempék minden sorát egy szinttel vagy egy szoros zsinór vezetésével ellenőrizzük.
